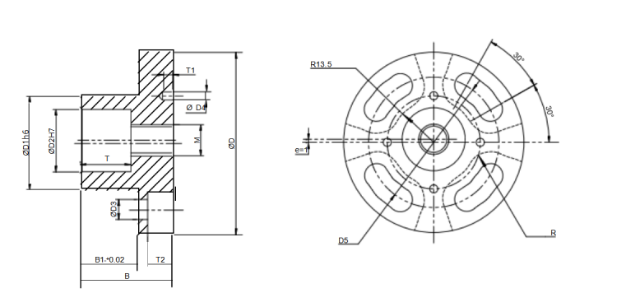

| 偏心法兰 | |||||||||||||
| 型號Code | B | B1 | D | D1 | D2 ① | D3 | D4 | D5 | M ① | R | T | T1 | T2 |
| KEP15 | 24 | 14.5 | 49 | 26 | 15 | 5.3 | 2.6 | 36 | 8 | 6.5 | 12.5 | 3 | 6.3 |
| KEP20 | 29 | 18 | 58 | 30 | 20 | 6.4 | 2.6 | 42 | 10 | 7.5 | 16 | 3 | 7.9 |
| KEP25 | 34 | 20.5 | 72 | 38 | 25 | 8.4 | 4.1 | 52 | 12 | 9 | 21 | 4.5 | 9.9 |
| KEP35 | 39 | 22 | 98 | 59 | 40 | 10.5 | 4.1 | 75 | 16 | 12 | 26 | 4.5 | 12.3 |

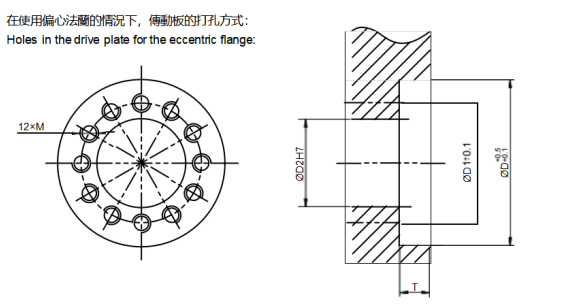

| 型號Code | D | D1 | D2 | T | M |
| KEP15 | 49 | 36 | 26 | 9.5 | 5 |
| KEP20 | 58 | 42 | 30 | 11 | 6 |
| KEP25 | 72 | 52 | 38 | 13.5 | 8 |
| KEP35 | 98 | 75 | 59 | 17 | 10 |
| 偏心法兰 | |||||||||||||
| 型號Code | B | B1 | D | D1 | D2 ① | D3 | D4 | D5 | M ① | R | T | T1 | T2 |
| KEP15 | 24 | 14.5 | 49 | 26 | 15 | 5.3 | 2.6 | 36 | 8 | 6.5 | 12.5 | 3 | 6.3 |
| KEP20 | 29 | 18 | 58 | 30 | 20 | 6.4 | 2.6 | 42 | 10 | 7.5 | 16 | 3 | 7.9 |
| KEP25 | 34 | 20.5 | 72 | 38 | 25 | 8.4 | 4.1 | 52 | 12 | 9 | 21 | 4.5 | 9.9 |
| KEP35 | 39 | 22 | 98 | 59 | 40 | 10.5 | 4.1 | 75 | 16 | 12 | 26 | 4.5 | 12.3 |
| 型號Code | D | D1 | D2 | T | M |
| KEP15 | 49 | 36 | 26 | 9.5 | 5 |
| KEP20 | 58 | 42 | 30 | 11 | 6 |
| KEP25 | 72 | 52 | 38 | 13.5 | 8 |
| KEP35 | 98 | 75 | 59 | 17 | 10 |
